IMM25高清成像透镜组


光学介绍


IMM25系列高清成像透镜组含三款不同直径的成像专用透镜。采用光学玻璃经高精度研磨和表面抛光加工、镀高品质增透膜、精密胶合,使得成像品质得以保证。成像透镜可自由组合,组成定焦或线性变焦高清成像系统,投射的光斑均匀饱满、图像清晰锐利、畸变可小于1%,并且有效消除色差,光斑无蓝边黄边。IMM25系列透镜组具有高分辨率,最小可分辨2微米像素单元,特别适合高清成像和投影应用。

应用范围:高清LED图案投影灯、logo投影灯、切光灯等照明器具。

应用领域:博物馆、美术馆、艺术品展览、商业Logo投影、图案投影、标识指示投影、文旅照明、城市景观等。


产品特性

透镜直径:Φ32mm、Φ44mm、Φ50mm、Φ64mm;

透镜组合角度(定焦):12个,8°、10°、15°、19°、20°、24°、25°、26°、30°、36°、40°、45°;

透镜组合角度(变焦):11个,08~15°、08~17°、09~20°、09~22°、09~23°、12~25°、13~27°、16~28°、18~30°24~40°、27~42°;

可搭配的LED光源:高集成LED或COB,发光面 ≤ Φ11mm 或 11mm×11mm;

                              如果用于图案logo投影,建议使用发光面7mm以内的光源;

配套聚光透镜:IMMDX3033、IMMDX3035、IMMDX303535、IMMDX253535 任选其一;

光阑(图案内容)大小:≤Φ25mm;

型号描述:IMM25-F8,数字25表示光阑大小,F表示定焦,数字8表示角度值。

                 IMM25-Z1830,Z表示变焦,1830表示变焦范围是18~30°。

规格书下载:IMM25高清成像透镜组







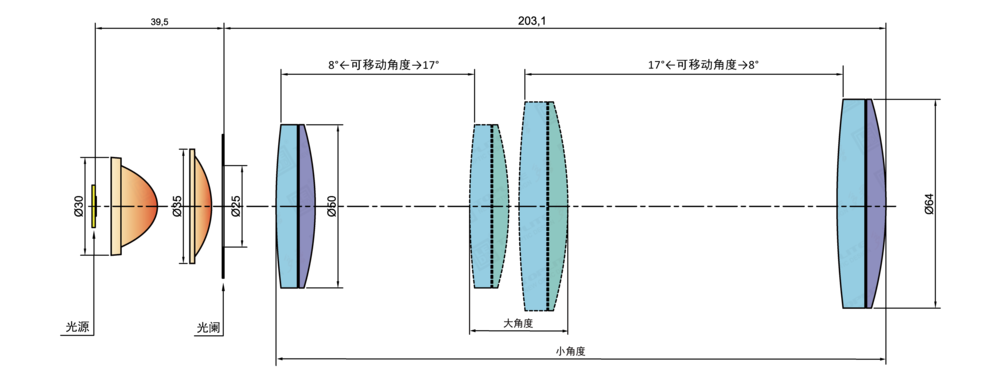

图例,IMM25-Z0817光路图,变焦范围8~17°,聚光长度39.5mm,成像长度203.1mm。



IMM25-Z0817投射光斑图


以下是暗房实拍的图案投影效果照片:



IMM25公司logo投影实拍1 IMM25公司logo投影实拍2


IMM25蝴蝶logo投影实拍1 IMM25公司logo投影实拍3


IMM25大丽花logo投影实拍1 IMM25夏季荷花logo投影实拍1


IMM25切光投影实拍1
