IMM18S-F55


产品介绍

IMM18S-F55 是高清成像投影镜头系列中的一款。采用磨砂亚黑金属外壳,内部透镜采用高精度研磨工艺,镀多层增透膜,精准装配。镜头出光角度为定焦 55°,具有超高分辨率和高清成像的特点。搭配高效率的聚光镜头一起使用,投射出的光斑清晰锐利、均匀饱满、无畸变。光路长度很短,适合应用到紧凑级的照明产品中。

应用:较低功率的紧凑型 LED 高清 logo 投影灯、图案投影灯、切光灯等高端成像照明设备。

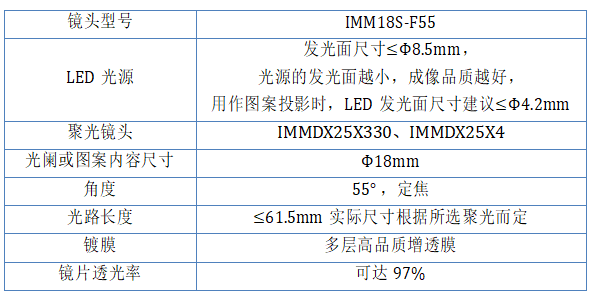

光阑尺寸:Φ18mm

出光角度:55° 定焦广角

LED光源:建议使用发光面≤Φ8.5mm的光源,发光面越小成像品质越好,如果是用于投影的,建议光源发光面≤4.2mm

特点:无畸变

成像投影效果:






资料下载:IMM18S-F5‍5
