导光柱
评论:0
光学介绍


       混色光学设计是多普光电所擅长的光学设计之一。在现场娱乐舞台照明领域,导光柱是最为常用的混色光学器件,它通过光线在其内部的多次全反射以实现混色的效果。多普光电的研发团队经过精密的计算,优化了入射面大小、长度以及反射面形状和数量,以及出射面的大小,使得导光柱能够在确保输出混色均匀的同时,还兼顾了高效率

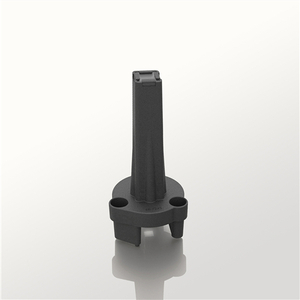

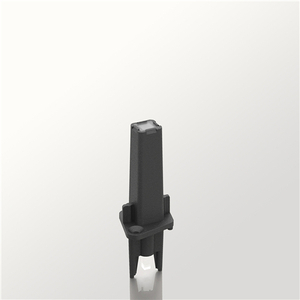

       此外,在导光柱的装配上我们也思考颇多并积累了丰富的经验,为每一款导光柱设计了优秀的、稳固的支架,能将导光柱稳定地安装在LED板上,精确控制导光柱入射面到LED发光面的间隙,确保效率。
目前,多普光电设计和出品的导光柱产品可完美适配OSRAM Ostar Stage RGBW 40W / 60W,以及同等封装的RGBW四色合一芯片,还有更多色合一的芯片比如OSRAM的LZ7-Plus。还可以根据客户的需求进行定制


  • 采用光学级玻璃制成,透光性好,耐高温

  • 达到光学成像级的表面光洁度,精密的机械尺寸

  • 效率高、混色均匀


型号

LED

发光面

入光面

长度

出光形状

TOP-DY37-2.5

5060封装RGBW

40W

≤ 2.1 × 2.1

2.5 × 2.5

37

TOP-DY37-2.8

2.8 × 2.8

37

TOP-DF68

2.8 × 2.8

68



型号

LED

入光面

出光面

长度

出光形状

TOP-DF43

6070封装RGBW,更大尺寸封装的六色合一,如欧司朗的LZ7-Plus功率60W

3.8

6.0×6.0

43

TOP-DY43

Φ6.0

43

TOP-DF68-5038

5.0×5.0

68

TOP-DYB68-5038

Φ5.0

68

TOP-DBF68-5438

5.4

68

八边

TOP-DF68-7243

6070封装RGBW,更大尺寸封装的六色合一,如欧司朗的LZ7-Plus功率60W

4.3

7.2×7.2

68

TOP-DYB68-7243

Φ7.2

68

TOP-DBF68-7243

7.2

68

八边




混色效果:

多普光电导光柱混色1


多普光电导光柱混色2


多普光电导光柱混色3


多普光电导光柱混色4

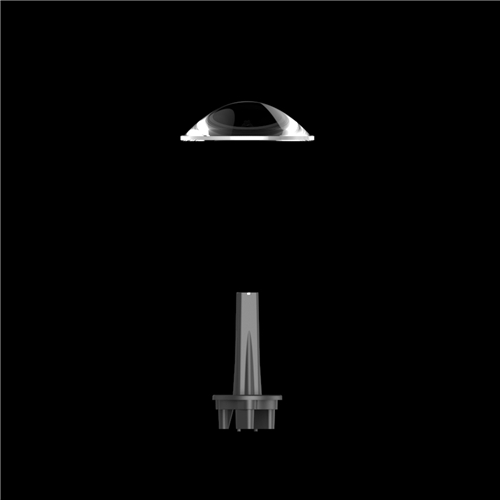

应用:LED蜂眼灯、染色灯、聚光灯等

资料下载:导光柱组件(40W)导光柱组件(60W)
