四大发明之可变焦式光学成像系统

The Four Great Inventions of Illuminating Optics: Variable Focus Optical Imaging System

在照明行业中有一类客户，他们主要研发和生产LED图案投影切光灯类产品。据不完全统计，这其中有超过六成的客户认为他们当前面临着以下问题：

1. 产品系列多，成像镜头规格多，从而导致在镜头的选择上有诸多困难

2. 为满足生产而不知如何备货，库存压力大

3. 难以满足不同用户的多样化需求

针对这些行业痛点，多普光电推出了可变式光学成像系统，很好地解决了以上问题。

什么是可变式光学成像系统？

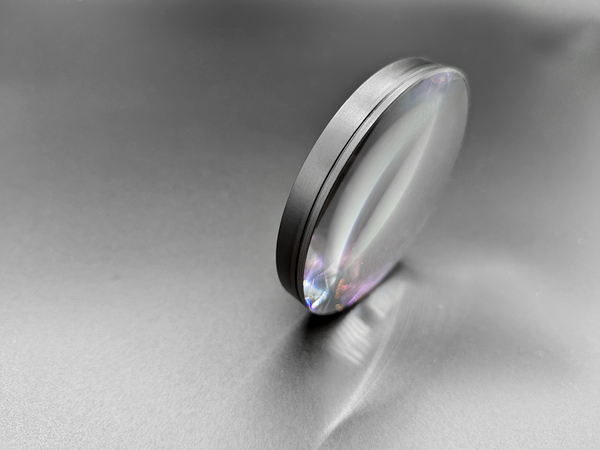

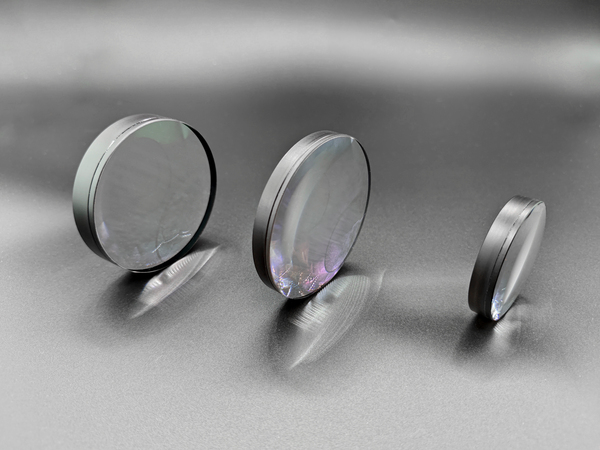

可变式光学成像系统是多普光电在照明光学领域的四大颠覆性发明之一。它在产品序列上被称为IMM透镜域，包含了一系列胶合透镜，直径从200多毫米到22毫米甚至更小，中间还包括了许多个不同直径的透镜。

所有透镜经过了高精密的加工、高精密胶合、高品质镀膜和边缘消光黑化处理，最大程度提高成像质量和对杂散光的消除。

IMM透镜域怎么用？

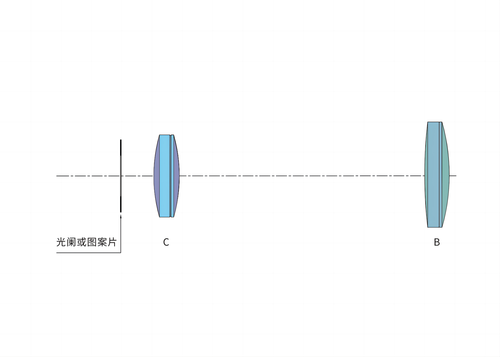

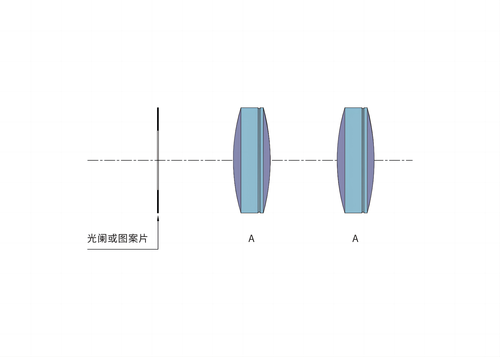

在这个IMM透镜域中，允许任意尺寸的、多个或单个胶合透镜自由地、重复地组成不同规格的镜头组合。例如，请参考下面的光路：

任意一个透镜组，均可成为一个具有线性变焦功能的成像镜头，具有非常高的成像质量，和丝滑的变焦过程。

IMM透镜域的主要特点是什么？

如上所述，IMM透镜域中包含了许多个不同尺寸的胶合透镜，用户对透镜域中不同的透镜进行合理的组合，

1. 可以得到无限多的不同性能和规格的成像镜头

2. 减少用户使用镜头的困难。

3. 大大减少镜头库存（依照试验组合，仅需要备货透镜域中的相关透镜）

4. 获得尽可能多的产品系列（组合角度有多个可用）

5. 满足了从高功率到低功率，从大尺寸到小尺寸的不同灯具产品的需求

IMM透镜域的成像效果有多好？

• 光斑均匀、无色差


• 无蓝边、无黄边

• 支持极高的图案分辨率，最高可分辨2微米像素单元，意味着灯具可使用高清Gobo片，投影图像清晰锐利

• 低畸变

IMM透镜域有哪些型号？

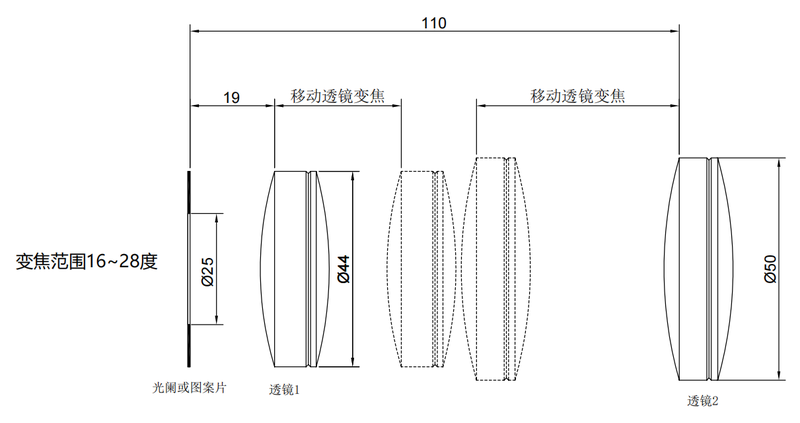

我们根据光阑尺寸的不同，将IMM透镜域划分为IMM80、IMM60、IMM50、IMM40、IMM32、IMM25和IMM16，其中数字代表光阑的直径。每一个型号下有许多个角度（定焦的和可变焦的）可供选择。例如，您希望使用直径25mm的图案片，做一款16到28度的变焦投影灯具，我们能够十分快速地从现有的数据库中帮您配好光路。

由于透镜自由组合的可行性和便利性，用户甚至可以自行从透镜域中随机选取透镜进行试验组合，以发现更多的应用和创意。这也是我们所提倡的。

IMM透镜域可搭配哪些光源？

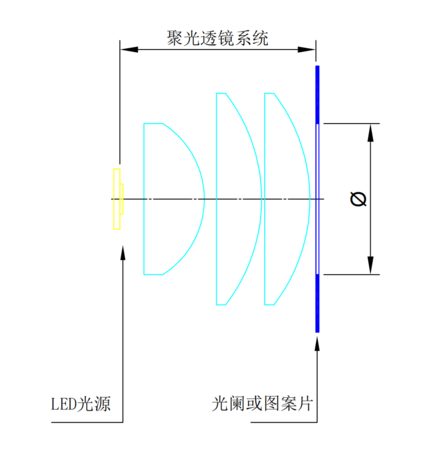

从应用层面来看，通常可分为图案投影应用和光斑（切光）投影应用。一般地，光源的发光面积越小，图案投影越清晰均匀度越高。我们的IMM透镜域基本上支持各类型的LED光源，我们会针对客户的光源和要求，快速地适配并提供合适的聚光系统。

此外，IMM透镜域也支持多色LED光源。借助我们在照明光学领域的另一项发明-多色LED混色系统，实现全彩图案和光斑，混色均匀无杂色。

结语

可变焦式光学成像系统（IMM透镜域）以其颠覆性的设计思想，使用户不必再为找不到镜头来匹配不同的灯具而烦恼。有了IMM透镜域，你就拥有了任何你想要的图案投影镜头。不要犹豫，赶快致电吧：020-82161267
