多普光电VR镜头与适配屏幕一揽子介绍

虽然FAST-LCD在当前的VR设备装机量占据了主要的份额，但是它主要的问题在于尺寸大、亮度低，从而导致配套的光学和VR设备整机的体积和重量大，大大影响了穿戴体验。小型化和轻量化设计已成为新一代VR设备的必然趋势。目前，我们设计的VR光学镜头对以下OLED显示屏进行了深度适配：

1，视涯（SeeYa ）0.49英寸显示屏

该屏是OLEDoS显示屏，分辨率1920×1080，亮度1800尼特。目前有一些AR和VR设备采用了该屏幕。我们开发的适配该屏幕的VR镜头有V2、P2和PW2三个型号，其中V2是五片折射式成像的镜头，P2和PW2是基于Pancake方式成像的镜头。

目前V2镜头应用在了CINESOLO V2头戴式显示器上。CINESOLO是一个新晋VR头戴式显示器品牌。CINESOLO V2采用了V2镜头和SeeYa的0.49英寸OLEDoS屏幕，主机重量小于110g，佩戴方便，极具便携性，支持USB Type-C接口信号输入，非常适合搭配具有DP协议信号输出的移动终端产品使用。

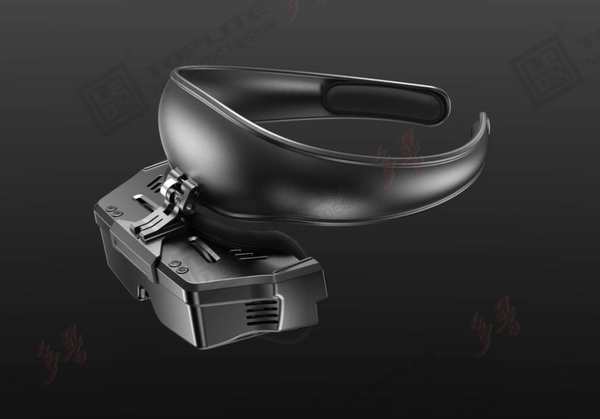

图1，VR头戴式显示器CINESOLO V2

P2是一款基于Pancake方式成像的VR镜头，具有尺寸小、厚度薄、重量轻、畸变极低（＜1.8%）等特点，搭配该屏幕时，双镜头瞳距可小至46mm，比较适合儿童佩戴的VR类产品的应用，以及枪瞄等特种产品的应用。

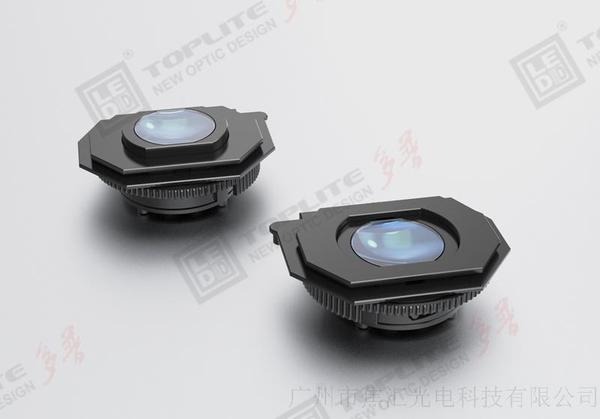

图2，Pancake方式的VR镜头，P2

PW2同样是一款基于Pancake方式成像的VR镜头，也具有尺寸小、厚度薄（最小至10mm）、重量轻（10g左右）、畸变极低（＜2%）等特点，搭配0.49英寸屏幕时，FOV可达64度，比较适合应用到观影类VR设备，为此类产品带来优秀的轻量化和轻薄化的设计。

图3，Pancake方式的VR镜头，PW2

2，索尼（Sony）与京东方（BOE）0.71英寸，视涯（SeeYa）0.72英寸显示屏

索尼的0.71英寸屏幕是目前市面上应用较多的一款Micro OLED屏幕，分辨率为1920×1080，最高亮度为700尼特，常见于数码相机的取景器和某些XR观影类产品上。多普光电为适配该屏幕开发了V1镜头，它采用了多片透镜折射式成像的方案。

CINESOLO V1是一款采用V1镜头的VR观影类头戴式显示器。得益于索尼此款屏幕的信号接收模式LVDS，CINESOLO V1能够实现自带投屏功能，高中低端的移动设备和PC设备只要能够接入WiFi无线网络，与CINESOLO V1处于同一个无线局域网，就能实现无线投屏。据了解索尼未来也将开发高亮度版本的0.71英寸屏。

图4，VR头戴式显示器CINESOLO V1

视涯的0.72英寸屏是一款OLEDoS屏幕，分辨率为1920×1080，最高亮度为1800尼特，据厂家介绍，已经可以向市场少量供货。

针对高亮度0.71和0.72英寸屏幕，我们开发了P1和PW1两款基于Pancake方式成像的VR镜头，其中P1将会定位为一款经济实惠的VR镜头，FOV可达58度，畸变可小于1.5%。PW1则具有更强的性能，更宽的FOV（可达72度）、更薄的厚度（小至12.5mm）、更轻的重量、畸变小于1.5%，适合应用于加入轻度多传感器的具有轻量化和轻薄化设计的VR一体机。

图5，Pancake方式的VR镜头，P1示意图

3, 视涯（SeeYa）1.03英寸显示屏

视涯的1.03英寸屏是一款正方形的OLEDoS显示屏，超高分辨率2560×2560，最高亮度1800尼特，受到了广大VR开发者的关注，我们为适配该屏幕开发了P3和PW3两款基于Pancake方式成像的VR镜头。其中P3定位为一款经济型的Pancake镜头，FOV为60度，畸变小于1.4%。

图6，Pancake方式的VR镜头，P3示意图

PW3定位为一款应用于专业级的VR一体机的Pancake镜头，具有更宽的FOV（95度）、厚度薄（13.5mm）、重量轻、畸变小于1.8%等特点，为多功能专业级VR一体机带来更加轻量化和轻薄化的设计。

多普公司开发的这一系列VR镜头，其中V1、V2已经完成量产准备，很快将可以批量供货，P1、P2、P3已经可以小批量出货，PW2可以提供测试样品。

目前，索尼0.71英寸高亮度版本屏幕仍未面世，京东方0.71英寸和视涯0.72英寸还没有量产，鉴于PW1镜头生产需要投入较大的模具开发费用，在屏幕无法正常供货的情况下，暂时还不能向市场提供PW1镜头样品。我们期待有更多的合适的量产屏幕以供适配。
