(FQA)基于MATBEAM360光学的LED模组,答客户问(FQA)

 二维码
发表时间:2021-03-09 15:29作者:Randy



(基于MATBEAM360的LED模组,图片来源:多普光电)


关于MATBEAM360,小伙伴你是否有很多问号?我们罗列了一些常见的问题和解答供您参考:


1、MATBEAM360是LED模组还是一个光学镜头?

答:MATBEAM360其实是一款聚光光学镜头,采用复眼透镜矩阵,聚光方式和算法都是多普光电的研发团队潜心研究的成果,拥有国家知识产权局授予的发明专利。

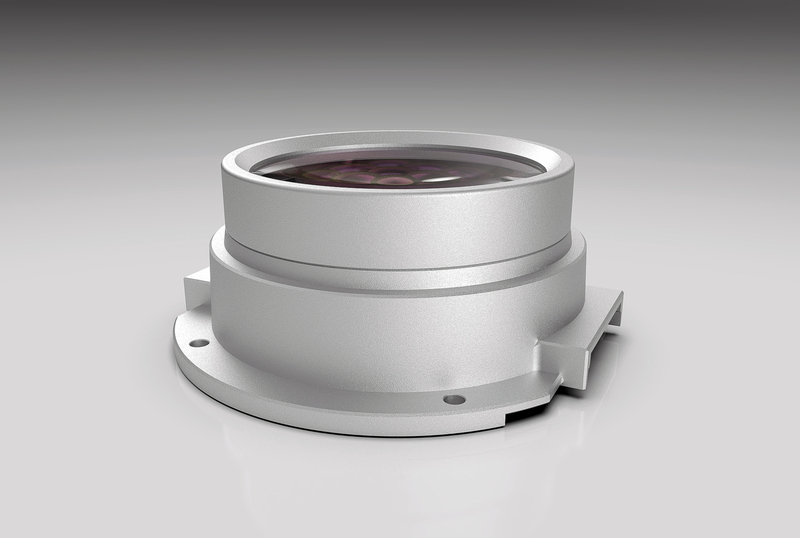

(MATBEAM360聚光镜头,图片来源:多普光电)


2、MATBEAM360 LED模组指的是什么?有哪些部分?

答:通常指的是基于MATBEAM360光学的LED模组,由两部分组成,一个是MATBEAM360聚光镜头,另一个是配套的LED光源板。


(MATBEAM360 LED模组的组成 ,图片来源:多普光电)


3、与MATBEAM360配套的LED光源板是什么样的?

答:因为MATBEAM360采用了复眼透镜矩阵,所以光源板也是采用了LED矩阵的方式,每一颗LED对应着一个复眼透镜。总共可支持37颗LED,也可以用36颗LED(中心那一颗的位置空着),在电路设计上,可以设计成三路独立恒流驱动。


LED矩阵光源板,37LED,图片来源:多普光电)


4、多普光电供应整个LED模组吗?(销售)

答:我们不批量供应整个LED模组。但是在产品研发和测试阶段,我们是可以供应整个模组的,批量采购的时候,我们只卖MATBEAM360镜头。



5、请问LED矩阵光源板你们不卖,那么我该去哪里找?有什么要求?

答:在研发和测试阶段我们会卖少量的LED光源板样品。批量的时候,客户根据自身需求,向LED封装厂寻找和购买合适的LED灯珠,然后贴片即可。我们会公开LED矩阵光源板的 PCBA图纸。关于LED灯珠的要求,发光面尽可能小,比如1.03mm ×1.03mm,封装尺寸为5050或3030,单色白光。

我们会向客户推荐已经过测试的LED灯珠,欢迎向我们索取有关厂商的联系方式。



6、请问你们的MATBEAM360 LED模组样品用的是什么LED芯片?

答:目前,我们使用的LED是欧司朗的KW CSLNM1.TG 。我们会测试其他的芯片,并公开测试结果。



7、MATBEAM360 LED模组安装方便吗?

答:非常方便,在散热器上按我们提供的图纸开好螺丝孔位,先把LED矩阵光源板安装到散热器上,然后再安装MATBEAM360镜头,打好螺丝固定住即可。



8、MATBEAM360 LED模组一般有哪些应用?

答:主要是光束、窄角度远程投光方面的应用。比如,摇头光束灯、户外防水探照灯等。



9、请问你们提供哪些配套MATBEAM360 LED模组的光学,比如用来做光束灯的。

答:我们有两个典型的光束、窄角度投光光路,分别是D-BEAM320折叠光路反射器和IMMBEAM光束透镜组。



10、MATBEAM360 LED模组是否可以使用红外、紫外LED?

答:可以。



11、MATBEAM360 LED模组有哪些优点?

答:优点有很多

1. 具有发明专利,不担心侵权

2. 焦点(白圆)尺寸很小,仅Φ6.5mm,该值越小光束越亮,效果越好。

3. 焦距长,达74mm,这个空间可以放置其他一些装置来丰富灯具的功能。

4. LED芯片间隙足够,有利于散热,提高光效,延长使用寿命。
